Linje-tegninger nybygg. (Sortert etter størrelse)

52' Skøyte.

1982. Linje, dekk, innredning & rigg-tegninger for Jan Eri Vik.
Basert på RS 12 tegningen men skalert og modifisert for stor motor. Ketch rigget. Selvbygg.

49' Skøyte "Mendrugo"

1993. Lystbåt med underskåret baug og moderat bredde på 4,40 m.
Denne linjetegningen er ikke basert på noen spesiell Colin Archer men har trekk fra Marie og Nanna (Jærbuen).
Tegninger: Linjetegning, dekk, innredning, rigg-tegninger og detaljtegninger. Hoveddimensjoner, linjeføring, innredning og rigg ble laget i 1980, men det tok tid å få kunde en slik drømmebåt for de syv hav. Ketch rigget.
Bygget da jeg var medeier av Risør Trebåtbyggeri a/s. Hjemmehavn, Palamos, Spania, men har vært på jordomseiling siden år 2000. Etter mange år i Karibien,  Panama-området og Stillehavet, har båten vært i Malaysia siden 2013.

49' Skøyte "Fri"

2003. Denne linjetegningen er en bredere (4,60 m ) og mere fyldig utgave av Mendrugo. Mere stabilitet og mykere gange i hardt vær, samt mere plass under dekk. Tegninger: Linje, dekk, innredning & rigg-tegninger. En-master.
Bygget ved Sollerud Kystkultursenter/Båtbyggeri (Jo & Henrik), Lysaker. Sjøsatt 2011.

45' Skøyte "Furia"

"FURIA" er en slank båt, bredde 3,90 m, slankere enn de fleste CA tegnet. Men samtidig har den et relativt høyt deplasement som gjør den til en god sjøbåt og langtursbåt. Tegninger: Linje, dekk, innredning, rigg og mange detaljtegninger. Ketch rigget.
Bygget 2005 i Nisjnji, Russland, 40 mil NØ for Moskva ved Volga; skrog og delvis innredet. Ferdiggjordt av eier i Stathelle.

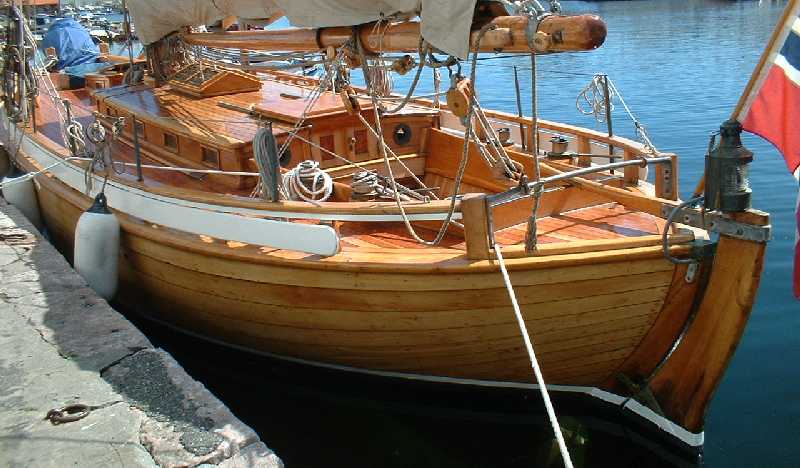

42' Skøyte "Frøya"

1984. FRØYA er en omtegning av C.A.'s Nanna/Jærbuen men underskåren baug, kanskje slik C.A ville ha gjort skulle han bygde den samme båten 10 år senere. "Frøya" er skalert ned så den er mindre enn Nanna.
Tegninger: Linje, dekk, innredning & rigg-tegninger. Bredde 3,85 m. En-master. Bygget  da jeg var medeier av
Risør Trebåtbyggeri a/s. Hjemmehavn Skien.

38' Skøyte "Bautur"

1986. BAUTUR er en nedskalering av "Frøya" men gjort fyldigere i baugen og litt høyere fribord.
Linje, dekk, innredning & rigg-tegninger. Bredde 3,65 m. En-master. Bygget  da jeg var medeier av Risør Trebåtbyggeri a/s. Hjemmehavn Gøteborg.

32' Skøyte "Tora"

Linje, dekk, innredning & rigg-tegninger. Bredde 3,60 m. En-master. Bygget  da jeg var medeier av Risør Trebåtbyggeri a/s. Hjemmehavn Risør.

32' Fiskeskøyte "Luro"

1980. Speilbygget med styrhus framme. Tegninger: Linje, dekk, styrhus og innrednings-tegning.

Bygget  da jeg var medeier av Risør Trebåtbyggeri a/s.

24' "Kathleen II" Opprinnelig Colin Archer 1901

1982. "Kathleen II". Rekonstruert tapt linjetegning i samarbeid med Rients van der Woude. KATHLEEN har åpen cockpit med et par soveplasser under fordekket. Nr. 1 bygget i Risør av Rients 1983. Nr 2 bygget i Oslo ved Sydenden Båtbyggeri 1984. Nr 3 bygget i utlandet. Nr 4 bygges i Fredrikstad fra 2008.

Tegning av innredning & ombygninger. (Sortert etter størrelse)

82' jakt-galeas "Mira"

1980. Innredning og rigg-tegninger.

47' Skøyte "Husøy" ex "Camilla"

2002. Innredning og rigg-tegninger. Linjetegning RS 1. Ketch rigget.
Bygget 2002 i Nisnji, Russland (40 mil NØ for Moskva ved Volga)

47' RS 30 "Risør II"

1990. Innredning, dekk, og rigg-tegninger. Totalrestaurert 1986-1992.
Hjemmehavn Risør.

47' RS 10 "Christiania"

1999. Ny innredning i akter og forut i forbindelse med restaureringen etter forliset.

41' Skøyte ferro "Radi"

1985. Innredning, dekk, og rigg-tegninger. Dag Asterød, Skien.

40' Losbåt "Ryvingen"

1986. Innredning bygget ved Risør Trebåtbyggeri. Sjøspeidere i Oslo.

37' Colin Archer 1891 "Frithjof"

1981 & 1994. Innredningstegning. Bygget av Colin Archer 1891 som losbåt, ombygget til lystbåt 1895, restaurert av Djupevåg 1980. Rigget av JJN/RTB 1981.
Innredet av Hansen & Arntsen 1994

34' Skøyte ”Tordenskjold”

1995. Dekk, innredning og rigg-tegninger.
Bygget ved båtbyggerskolen i Jondal i 1995.

35' Klipperskonnert 1972 "Columbine"

1984 – 71 kvm. Gaffel/bermuda skonnert. Ombygning og omrigging JJN/RTB for Sigurd Wahl. Ny akterdekk-løsning med cockpit. Båten ble solgt 1989 og forliste på Tenerife.

Jakter & speilbåter

År tegnet og info. (Sortert etter størrelse)

82' Jaktegaleas "Mira"

1980 Galeas 305 kvm + breifokk.

64' Jakt "Caroline af Sandnes"

2007 – 212 kvm + breifokk. Riggtegning til eksisterende rundholt. Lars Henning Lura, Sandnes.

60' Jakt 1897 "Forsöget"

1979 – 194 kvm + breifokk. Kallenavn "Slem" (Veslemari). Ikke rigget. Stein Worm. Nesøya

39' Klinkbyget speilbåt

Bjørn Vartdal

38' Seiljakt 1982

1982 – 86 kvm. Jan Remmereit.

35' Klipperskonnert 1972 "Columbine"

1984–71 kvm. Gaffel/bermuda skonnert. Ombygning/omrigging JJN/RTB for Sigurd Wahl. Solgt & forlist for anker på Kanariøyene 1989.

Kuttere

År tegnet og info. (Sortert etter størrelse)

77' Kutter/Skøyte "Soltun", Risør

1984 Galeas 244 kvm. Ikke rigget. Krysserhekk bygget i Risør 1937 som "Erato".

65' Kutter; 1914 "Gangerolf 2"

2005 – ketch 196/225 kvm med styrhus, for Børre Sæther, Drøbak.

55' Skandfer kutter

1982 ketch. Bo Kortzen

47' Kutter; Vestnes 1911 "Farmann"

2005 – 107 kvm. En-mast med styrhus. Arnfinn Sporstøl, Ulsteinvik.

45' Kutter

1984 – 110 kvm ketch m styrhus. Gjermund Nilsen, Mørkved.

43' Kutter "Ulstind"

1983 -108 kvm ketch Knut Westvig, Bodø

41' Kutter, forlenget, "Leif"

1984 – 97 kvm. Espen Helverskou, Oslo.

Støtteseil rigger, skøyter og kuttere.

Motorseilere - År tegnet og info. (Sortert etter størrelse)

40' Skøyte m krysserhekk, Risør 1924 «Vikto»

Ca 1985. Fiskeskøyte med tradisjonelt, originalt styrhus. Bygget i Risør 1924.

45' Kutter Løfallstrand 1927 "Havblikk"

2012 – under arbeid. Motorkutter med støtteseil. 20 hk glødehodemaskin. Tengel Kjær, Nøtterøy

42' Motorfiskeskøyte Hølen 1928 "Nor"

1997 – 46 kvm pluss ev klyver og toppseil. Asgeir Joleik, Stord

42' Losskøyte Bjarne Aas 2010 "Ariana"

2011 - 45 kvm pluss ev klyver og toppseil. Selvbygget. Ragnar Kristiansen, Herre

Redningsskøyter & replica/kopier

År tegnet og info. (Sortert etter størrelse)

59' RS Sverige 1919 "Justus"

2004 - 182 kvm ketch for Hassela, Gotland.

54' RS Russland kopi "Blåmann"

2003 – 170 kvm. Riggtegning til eksisterende rundholt. Rune Torgeirson.

52' RS 39 m lavt styrhus "Erik Farup"

2001 – 169 kvm. Rev. 2006 190 kvm. Riggtegning til eksisterende rundholt. Hugo Svendsen.

50' RS 12 skalert opp.

1985 – 134 kvm. RS 12 skalert opp og modifisert. Lavt styrhus. Jan Arne Høydalsvik.

47' RS 32 "Kragerø"

2001 - 146 kvm. Olav Bjørshol, Moss.

47' RS 30 RISØR II

1991 - 130 kvm. Hjemmehavn Risør. Venneforeningen Risør II.

47' RS 21 "Solli"

2003 -122 kvm. Revidert 2012. Riggtegning til eksisterende rundholt. Erik Hollo.

47' RS 12 "Stavanger"

1977 – 110 kvm. Riggtegning tegnet slik klyver og beslag faktisk er på "Stavanger" (CA har flere versjoner)

47' RS 10 "Christiania"

1999 - 118 kvm. Fam. Petersen, Asker.

48' RS 22 kopi "Fredag"

1981 – 131 kvm for Petter Røren & Mariann Palmborg, Oslo.

47' RS 12 kopi "Fayance"

2003 - 131 kvm Brd Lien. Revidert 2011 til 125 kvm Hans Oey.

46' RS 1 kopi "Husøy" ex "Camilla"

2003 – 125 kvm. Bygget 2003 i Nisnji, Russland

Seilskøyter

År tegnet og info. (Sortert etter størrelse)

72' Krysser"Sjøspeideren"

1983 - 216/282 kvm Skonnert m styrhus. Hammerfest Sjøspeidere. 2011 "Madelene" fjordcruisebåt i Sandefjord.

55' Krysser m lavt styrhus, ketch

1985 - 169 kvm ketch. Tore Remøy. Eggesbønes.

53' RS Russland kopi i stål, Bm ketch

2011 - 163 kvm. Bermuda ketch m gaffel mesan. Styrhus. Under bygging i Holland fra 2010. Ben Bergmann.

49' JJN Skøyte, en-master

1980 – 130 kvm. Planlagt skøyte som senere ble "Mendrugo".

49' JJN Skøyte RTB 1995 "Mendrugo"

1995 - 130 kvm ketch. Min konstruksjon. Bygget 1995 ved Risør Trebåtbyggeri a/s til Kurt Engelhorn. Se mere info under mine linjetegninger.

49' JJN Skøyte 1-master "Fri"

2006 – 177/209 kvm. Min konstruksjon. Bygget av Jo & Henrik (Sollerud Båtbyggeri, Lysaker). Sjøsatt 2011.
2010 – Rev rigg 158/187 kvm. Se mere info under mine linjetegninger.

49' CA Cruiser Hansen & Arntsen 1985 "TY"

2000 – 157 kvm. Ny rigg JJN/Raahauge. Tyrili-kollektivet.

49' Risørskøyte "Sandø"

2007 – 164/196 kvm ketch for Brd Gusfre, Brevik

46' Losskøyte 1939 "Kvitsøy I"

1981 – 142 kvm. Lars Hviding, Kvitsøy.

46' Atkins skøyte ferro 1987 "Amalie II"

2005 - 146 kvm. Riggtegning til eksisterende rundholt. Egil Rowe, Sandefjord.

46' Risørskøyte 1934 "Audhild"

1981 ketch. Øivind Lie, Stavanger

45' Risørskøyte 1936

2001 – 118 kvm ketch m lavt styrhus. Asgeir Roald, Loddefjord.

45' Losskøyte Farsund 1939 "Thor" ex "Naley"

2012 – 128 kvm. Bygget med krysserhekk 1939 i Farsund. Håvard Lund, Trondheim.

45' JJN Skøyte Russland 2005 "Furia"

2003 - 125 kvm ketch. Bygget 2005 i Nisjnji ved Volga, Russland. Jan Bryn, Stathelle.
Se mere info under mine linjetegninger.

44' Risørskøyte Røed 1933 "Con Amore"

1980 – 106 kvm. En-master m lavt styrhus. Christian Magnus Rossow, Stabekk.

44' Risørskøyte "Sjøløven"

1985 – 132 kvm. Ungdommens slipp, Lysaker

44' Djupevåg skøyte 1987 "Stina Mari"

2002 – 106 kvm. Riggtegning til eksisterende rundholt. Navions Båtforening, Stavanger.

44' CA losbåt 104 ferro 1985

1985 – 123 kvm. Geir Magnussen, Stavanger.

43' CA Cruiser H. Moen 1978 "MARIETO"

1978 – 108 kvm. Cruiser skalert opp. Bjarne Lien, Blommenholm.

2017 - 119/113 kvm. Oppdatert med større storseil og klyver.

42' JJN Skøyte RTB 1984 "FRØYA"

1983 - 115 kvm, senere 125 kvm ved eier. Bygget 1984 Risør Trebåtbyggeri a/s - Thor-Erik Gustavsen, Skien.
Se mere info under mine linjetegninger.

42' Skøyte m lavt styrhus

1986 – 82 kvm ketch til Trygve Apeland, Haugesund.

42' CA Cruiser ferro 1997 "TORA"

1997 – 109 kvm. Hallvard Torstein, Sandefjord.

42' Skøyte Lyngør? 1915 "TRYGG" ex "Lyngør"

2005 – 125 kvm. Kristian Eriksen, Hurum.

41' Skøyte Lista 1979 "Lista"

1979 – 102 kvm. Rigget av JJN/RTB for Fredrik S. Michelet, Bærum.

41' Skøyte "Vågen"

1984 – 104 kvm ketch. Audun Apelseth

41' Skøyte ferro 1985 "Radi"

1985 – 119 kvm. Dag Asterød, Skien.

41' Losskøyte Søgne 1936 "Flekkerøy"

1986 – 112 kvm. Bygget 1936 av Reinhart Andreassen, Høllen, Søgne. Ove & Dag Frigstad, Arendal

40' Risørskøyte Røed 1925 "Kyrre"

1977 – 97 kvm ketch. Riggtegning til eksisterende rundholt. Sigurd Bjørnstad

40' Randesund "Oda"

2002 – 99 kvm ketch. Arild Vangstein, Fjellhamar

40' Losskøyte "Beiningen "Lindstøl Risør 1910

2005 – 106 kvm. Riggtegning til eksisterende rundholt. Svein Hoel, Lyngør.

40' Skøyte ferro selvbygget 2000

2008 – 110 kvm. Leif Arne Nikolaisen, Oslo

39' Losskøyte "Færder" bygget av Thor M. Jenssen ca 1897

1994. Tracing av Cecil Stephansen riggtegning for ny mast og ny beslag plassering.

39' Randesund

2001 - 99 kvm ketch for Per Rudolfsen, Trondheim

38' Risørskøyte Em. Moen 1926 "Fenris"

2000 – 100 kvm. Ny rigg JJN/Raahauge. Omrigget til en-master etter havari. Geir Solheim, Narvik.

38' JJN Skøyte 1986 "Bautur"

1986 – 102 kvm. Bygget 1986 ved Risør Trebåtbyggeri a/s for Bjørn Jacobsen, Risør.
Se mere info under mine linjetegninger.

37' Risørskøyte 1905 "Spenner"

1977 – 88 kvm ketch. Fredrik S. Michelet. Bærum

37' Randesund treskøyte 1977 "Emilie Caroline"

1977 – 80 kvm ketch. Bjørn Elvebredd, Snarøya.

37' Losbåt Em. Moen Risør 1932 "Losen"

1977. Riggtegning til eksisterende rundholt for montering av klyverbom. Harald Barfoed, Snarøya

37' Colin Archer losbåt 1891 "Frithjof"

1980 - 99 kvm. Restaurert Djupevåg 1979. Rigget JJN/RTB 1980. Petter Olsen, Hvitsten.

37' CA losbåt M. Pedersen 1981 "Skjold"

1981 – 106 kvm. Bygget av Magne Pedersen, Kvaløya, Nord Norge, for Jørn Aronsen, Oslo

37' Moenskøyte bygget 1965, men ikke sjøsatt før 1990 i England som "Constance Mary".

1989 – 92 kvm for Ben Coulson, England. Skrog og dekk bygget i Iroko og Teak i 1965, fraktet til England 1966 for fullføring. Eier døde før fullføring og ny eier overtok i 1989 og kontaktet meg for riggtegning. Linjene er Reidar Moens 32 foter forlenget til 37 fot, dvs slank og velseilende båt.

37' Verner Hansen Skøyte "Canaloa"

2004 – 84 kvm. Bermuda ketch. Riggtegning til eksisterende master, lengre mesanbom, ny forseildesign.

37' Verner Hansen Skøyte 1985 "Hela"

2007 – 98 kvm. Arild Oanes, Stavanger. Riggtegning til eksisterende rundholt.

37' Skøyte "Duen"

2009 - 92 kvm. Riggtegning til eksisterende rundholt. Tor Gunnar Grinde, Haugesund.

36' Skøyte ferro

1980 – 70 kvm ketch for single handling. Dag Aasterød, Skien

36' CA losbåt 105 Danmark 1977 "Let it be"

2004 – 86 kvm. Omrigging til en-master på eksisterende ketch stormast. Jens Røedly. Kristiansand.

35' Skøyte R. Moen, Gregersen 1982 "Else"

1983 – 81 kvm. Riggtegning til eksisterende rundholt. Ole Kristoffersen, Asker.

35' Skøyte ca 1900 "Selungen"

1986. Jan Hjelde, Otta.

34' Arendalsskøyte 1915 "Soonwaeter"

1986 – 83 kvm. Ny rigg JJN/RTB. Hadrian van Ness.

34' Risørskøyte, Røed 1923, "Fram"

2000 - 91 kvm. Rigget av JJN & Brd. Raahauge.

34' Skøyte Jondal 1996 ”Tordenskjold”

1994 – 92 kvm. CA modifisert, bygget ved båtbyggerskolen i Jondal 1995 for Ivar Gjertsen, Skogsøy, Mandal

34' Verner Hansen Skøyte 1975 "Lasse II"

1977 – 72 kvm ketch. Riggtegning til eksisterende rundholt. Erik Karlsen, Holmestrand.

33' Skøyte "Emilie"

1994 – 81 kvm. Sven Sundkjær, Asker.

33' Verner Hansen Skøyte (1975 Reinskau)

1998 – 73 kvm. Omrigging fra bermuda. Anne Kristin Knutsen, Risør. Solgt før omrigging.

33' Skøyte ferro "Frøy"

2010 – 67 kvm. Riggtegning til eksisterende riggwire. Lars Gulbrandsen, Larkollen

32' JJN Skøyte RTB 1980 "Tora"

1980 – 60 kvm. Bredde 3,60 m. Bygget 1980 ved Risør Trebåtbyggeri a/s. Hjemmehavn Risør.
Se mere info under mine linjetegninger.

32' Skøyte "Ejdern"

1986 – 70 kvm. Hans Lundin, Sverige

32' Skøyte Brd. Olsen 1966 "Træna"

2003 – 66 kvm. Ny større rigg JJN/Raahauge. Per Olav Lia, Tønsberg.

32' Skøyte Gregersen, Risør 1973 "Anjana"

2004 – 78 kvm. Ex "Amanda". Riggtegning til eksisterende mast men lengre bom & div for Mick Travis, Kragerø

31' Skøyte Tresfjord 1961 "Bris"

2010 – Klyver til bermuda rigg. Sigurd Bjørnstad

31' Skøyte Sauvik, Risør 1956 "Burus"

1977 – 51 kvm ketch. Ingeir Raukleiv
1993 – 66 kvm omrigget til en-master på eksisterende mast. Knut Engen.

30' Skøyte

1986. Harald Bøseth

29' Skøyte/motorseiler

1982 – 47 kvm. Arild Helle.

27' Motorseiler "Storskarven"

1982. Bermuda sloop

27' Motorseiler

Bermuda sloop

Sjekter & halvdekkere

År tegnet og info. (Sortert etter størrelse)

27,5' Spjærøykrysser

2010 – 32 kvm. Gaffelrigg: fokk, stor, topp. Per-Arne Hansen, Sandefjord.

25' "Kathleen Pilot"

Se mere info under mine linjetegninger.

2013/14. Halvdekker som Kathleen, men ny konstruksjon beregnet på kystseilas med lengre strekk utaskjærs, dvs mere fribord og bredde og større deplasement for vekt av motor. Høyere rigg enn Kathleen, men balansert ror så den kan seiles uten klyver når vinden øker.

23' Krysserhekk sjekte

1996 – 20 kvm. Gaffelstorseil & fokk. Roar Øhlander, Trondheim

22,5' Krysserhekk sjekte

1995 – 15 kvm Spriseil & fokk. Bjørn E. Wiik, Sandefjord

22' CA Sagitta halvdekker 2004

2004 – 33 kvm. Full gaffelrigg. Ståle Sulen, Fjeld. Solgt 2010 til Larvik.

20' Motorsjekte Verner Hansen Risør 1997

1999 - 16,3 kvm. Gaffelrigg m fokk og toppseil. Per-Arne Dahl, Risør

18' Speilbåt, halvdekker "Ellen 18"

1994 - 16 kvm. Spririgg m bom, fokk og toppseil. Leif Nilsen Yachts, Risør.

16' Rosjekte

1975 - 8 kvm Spririgg. JJN privat båt.

16' Rosjekte

2010 - 10,3 kvm Lugger-rigg. JJN privat båt.
